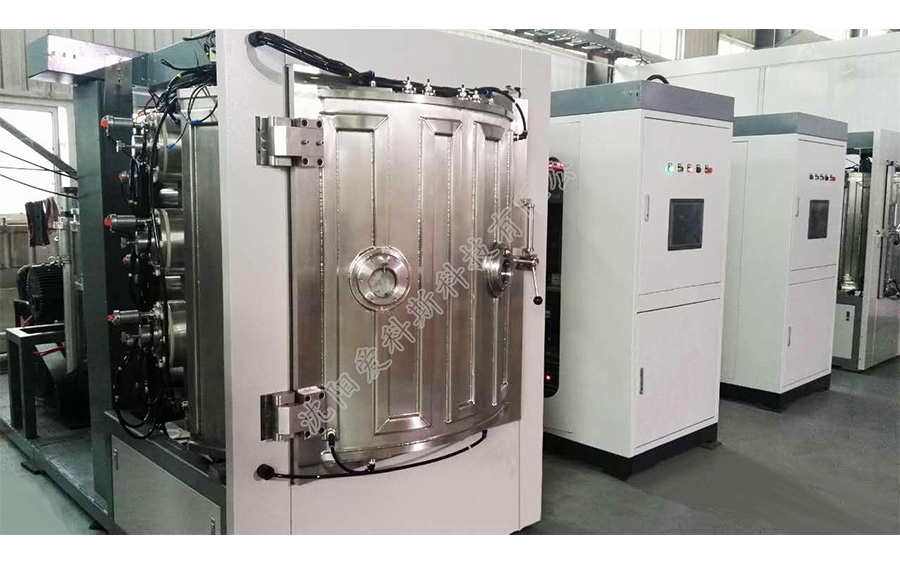

ZY-1313數碼產品多弧磁控鍍膜機

　　1.大尺寸爐體設計，產量大，效率高，節省生產成本。

　　2.結構緊湊、性能穩定、操作簡單、應用廣泛。

　　3.膜厚可控性和重復性好。

　　4.膜層光滑、致密、有光澤。
產品詳情

  • 　設備簡述:


    　　ZY-1313裝飾真空鍍膜機是我司自主研發的多弧離子磁控濺射復合鍍膜設備，充分結合了離子鍍膜與磁控濺射的各種優勢，大大提高了膜層的均勻性和附著力，也擴大了設備的應用范圍,同時本機選用了大功率中頻濺射電源，配備磁控中頻圓柱靶材，極大提高了靶材的利用率與濺射速率。ZY-1313配備全新開發的PLC智能程序和觸摸屏全自動控制系統，操作簡單快捷，性能穩定可靠。

    　　ZY-1313采用優質不銹鋼機身，隱藏式冷卻水系統，兼顧質量與美觀。同時配備最新研制的脈沖偏壓電源系統，確保優秀的膜層結合力和光潔度。本品性能強大，可鍍IP黑，玫瑰金，IP金，寶石藍，香檳金，炫銀，咖啡色，七彩，槍黑色，鋯金，玫瑰紅等多種顏色的氮化鈦、碳化鈦、氮化鋯等膜層，且所鍍膜層致密、均勻、附著力強。因此被廣泛應用于3C產品，鐘表(表帶、表盤、表盤等)首飾，箱包配件及標牌，眼鏡鏡架，燈具，高爾夫球具，手機殼，餐具，不銹鋼五金(衛浴潔具、門把手、拉手、門鎖)等裝飾涂層領域。

    　　設備特點：

    　　1.大尺寸爐體設計，產量大，效率高，節省生產成本。

    　　2.結構緊湊、性能穩定、操作簡單、應用廣泛。

    　　3.膜厚可控性和重復性好。

    　　4.膜層光滑、致密、有光澤。

    　　設備參數

    爐體尺寸

    φ1300*H1300

    有效空間

    φ1150*H900

    工件最大直徑*數量

    φ150*18

    標準配置

    陰極弧10個/平面靶2個/中頻圓柱靶2對

    工作電壓/頻率

    380V/50Hz

    實際功率

    70KW

    應用技術

    ZP+PMB+ARC+LZY（選配）

    靶材數量

    圓柱靶4個/平面靶2個/弧靶10個

    極限壓力

    5.0×10-4Pa

    漏率

    <10-3Pa.L/s

    抽氣時間

    大氣到4X10-3 <20分鐘

    真空系統

    分子泵、羅茨泵、旋片泵

    標準涂層效果

    IP黑，玫瑰金，IP金，寶石藍，香檳炫銀，咖啡色，七彩，槍黑色，鋯金，玫瑰紅等

    電源類型

    直流逆變電源、脈沖偏壓電源、中頻磁控電源、直流磁控電源

    工件轉架結構

    下轉架結構

    真空室結構

    立式單開門

    生產周期

    0.5-2小時/爐

    外圍尺寸

    L3600*W3500*H 2500MM

    控制方式

    手動+半自動+全自動一體化/觸摸

    屏+PLC

    自己開發的鍍膜專用軟件

    配套條件

    循環水壓力：2-3KG/CM3

    水量：10T/H

    壓縮空氣：4-6 KG/CM3

    工作氣體

    Ar、N2、O2、C2H2等

    應用

    裝飾鍍鍍膜

    備注

    設備可按客戶產品或特殊工藝要求訂做，以上信息僅供參考。

    　　裝飾性涂層特性
    　　IP系列

    顏色

    金色

    香檳

    咖啡色

    玫瑰紅

    寶石藍

    鉻白

    銀灰

    槍黑

    超黑

    厚度（μm）

    0.3~2.0

    0.3~2.0

    0.3~2.0

    0.3~2.0

    0.3~2.0

    0.3~2.0

    0.3~2.0

    0.3~2.0

    0.3~2.0

    硬度（HV）

    300~900

    300~900

    300~900

    300~900

    300~900

    300~900

    300~900

    300~900

    300~900

    鹽霧測試

    > 48H

    > 48H

    > 48H

    > 48H

    > 48H

    > 48H

    > 48H

    > 48H

    > 48H


    　　DH系列

    硬度（HV）

    厚度（μm）

    橡皮耐磨

    鹽霧測試

    顏色

    800~1000

    0.8~2.5

    1000次以上

    48H以上

    裝飾度色系

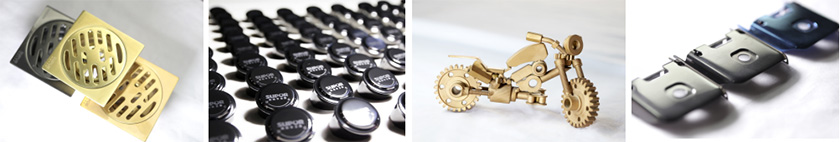

    　　樣品展示
