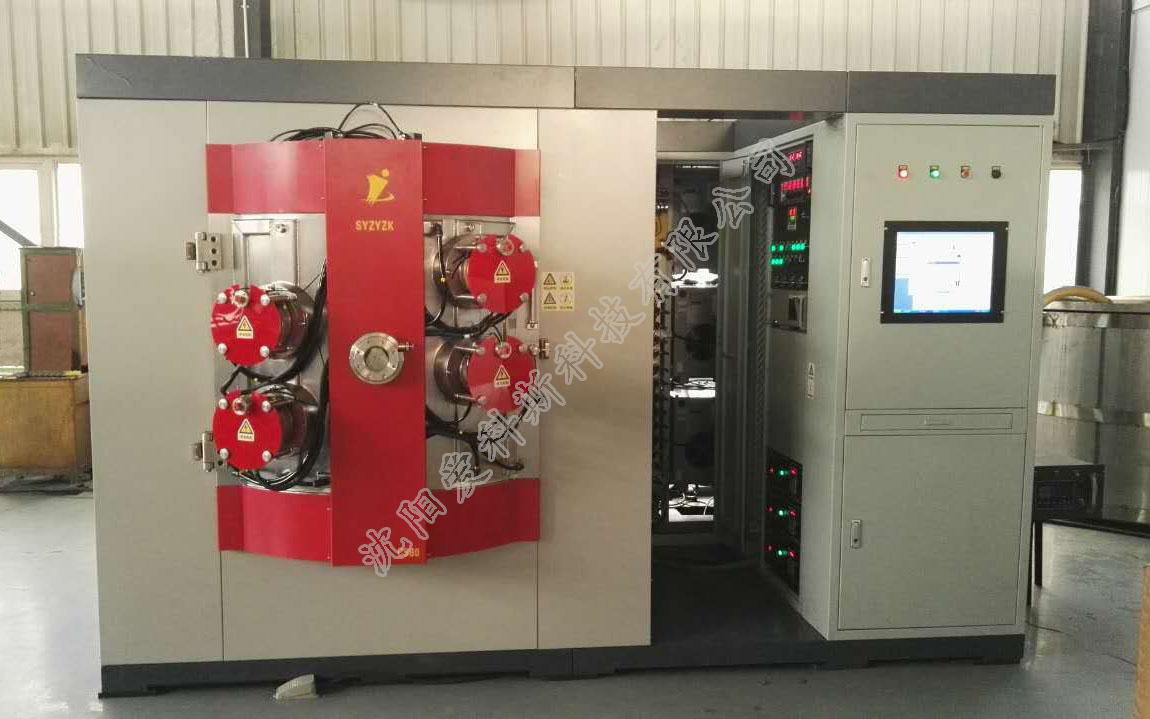

ZY-1209 模具多弧離子鍍膜機

ZY-1209模具多弧離子鍍膜機是我司自主研發的超硬膜離子鍍膜機，采用獨有的新型過濾弧源鍍膜技術和離子輔助鍍膜技術使電弧在整個靶材表面做快速的移動，使得靶材表面被均勻刻蝕，涂層表面光滑致密的同時優化了涂層結合力，確保了涂層厚度的均勻性。同時，新技術的應用提高了鍍膜效率，節約了能源和運行成本。
產品詳情

  • 設備簡述:

    ZY-1209模具多弧離子鍍膜機是我司自主研發的超硬膜離子鍍膜機，采用獨有的新型過濾弧源鍍膜技術和離子輔助鍍膜技術使電弧在整個靶材表面做快速的移動，使得靶材表面被均勻刻蝕，涂層表面光滑致密的同時優化了涂層結合力，確保了涂層厚度的均勻性。同時，新技術的應用提高了鍍膜效率，節約了能源和運行成本。
    ZY-1209采用智能觸摸屏全自動控制系統，提高了工藝穩定性，同時配備PLC編程和自己開發的專用鍍膜軟件，操作簡單方便。同時, 本機采用先進的工藝流程控制，性能優良，運行穩定，可在金屬表面鍍制高質量，膜層致密，結合力好，硬度高的保護膜層，例如TiN，CrN，AlTiN，TiAlCrN等，起到提高工具表面硬度，耐磨度，抗腐蝕能力的作用，可大幅度提高工具的使用壽命，被廣泛運用于精密模具業(沖壓模具、剪切模具、標準件模具、成型模具等)、工具行業(鉆頭、硬質合金、銑刀、拉刀、絲錐和齒輪刀具等)，汽車工業(活塞、活塞環、合金輪轂)。
    設備特點：
    1. 真空室的真空密封和室內運動部件的設計和用材充分考慮可承受高溫,可鍍制超硬涂層。
    2. 所鍍膜層具有更高的膜基結合強度,更光滑的涂層表面和更好的韌性，以及更均勻的涂層厚度分布。
    3. 采用全自動控制系統，極大地提高了工藝穩定性。
    4. 大爐腔設計，真空室尺寸φ1200×H950，并且配備可移出式下轉架，實現快速的爐次切換，保證了超高的生產效率。
    設備參數

    爐體尺寸

    φ1200*H950

    有效空間

    φ650*H600

    工件最大直徑*數量

    φ150*12個

    抽氣時間

    大氣到6X10-3 <15分鐘

    工作電壓/頻率

    380V/50Hz

    實際功率

    70KW

    應用技術

    HCD+ARC

    靶材數量

    12個

    極限壓力

    5.0*10-4Pa

    漏率

    <10-3Pa.L/s

    標準涂層

    TiN、CrN、AlTiN等

    其它復合涂層

    TiSiN、TiAlCrN、TiAlCN等

    工件轉架結構

    下轉架結構

    真空室結構

    立式單開門

    電源類型

    弧電源、脈沖偏壓電源、電子槍電源

    真空系統

    分子泵、羅茨泵、直聯泵

    生產周期

    3-6小時/爐

    外圍尺寸

    L4200*W3200*H2200MM

    產量/爐

    銑刀φ10*70  880

    刀粒φ18*6   6400

    滾刀φ80*80  64

    模具 500KG

    配套條件

    循環水壓力：2-3KG/CM3

    水量：10T/H

    壓縮空氣：4-6 KG/CM3


    控制方式

    手動+半自動+全自動一體化/觸摸屏+PLC

    自己開發的鍍膜專用軟件

    工作氣體

    Ar、N2、O2、C2H2等

    備注

    真空室尺寸，外圍尺寸，設備外觀等可按客戶產品或及特殊工藝要求訂做

    功能性涂層特性：

    涂層

    顏色

    納米硬度（HV0.05）

    摩擦系數

    涂層厚度 um

    最高使用溫度℃

    結構

    主要特點

    應用

    TiN

    金黃色

    2400

    0.40

    1-4

    500

    單層膜

    通用的硬質涂層

    主要用于車削、銑削、鉆削及齒輪類

    刀具的耐用涂層和成型、注塑模的

    防粘連，提高潤滑性及耐磨保護

    涂層。

    CrN

    銀灰色

    2000

    0.40

    1-4

    700

    單層膜

    通用的耐腐蝕膜層，低粘附傾向

    具有良好的抗粘結性，抗腐蝕性，耐

    磨性。幾乎適合加工所有材料，包

    括高硅鋁、不銹鋼、高鎳合金、鈦

    和復合材料、注塑模具、零件、橡

    膠模具、硅膠模具、半導體封裝

    模具等。

    TiCN

    藍灰色

    3000

    0.20

    1-4

    400

    梯度復合膜

    低摩擦系數，高硬度

    在TiN基礎上，提高了涂層的硬度、

    并降低摩擦系數，主要用于高速

    鋼刀具、沖壓模具、成型模具。

    TiAlN

    紫紅色

    3500

    0.40

    1-4

    850

    單層復合膜

    通用的硬質抗氧化涂層

    紅硬性良好，表面光潔度高，可

    用于高速加工。適合模具鋼、HSS、

    硬質合金工具（加工材料硬度低

    于HRC45）、薄壁件沖壓模具。

    AlTiN

    紫黑色

    3800

    0.45

    1-4

    900

    多層復合膜

    超高硬度，抗氧化

    具有極高的微硬度，熱硬度。適合于

    具有高熱應力的工具涂層，并具

    備良好的耐熱沖擊性，有快速間

    斷切削應用的優先選擇。廣泛用

    于硬質合金工具（加工材料硬度

    低于HRC45）、壓鑄模具。

    TiAlCrN

    灰色

    3300

    0.70

    1-3

    800

    多層復合膜

    高硬度，抗氧化，抗沖擊

    中等切削速度下的硬質材料機械加工

    TiAlCN

    枚紅色

    3500

    0.20

    1-4

    800

    梯度復合膜

    高硬度，抗氧化


    AlCrN

    灰黑色/深灰色

    3200

    0.35

    1-4

    1100

    單層膜

    非常高的抗氧化溫度和紅硬性

    高速下的硬切削，中到高硬度

    材料的銑削、滾銑，由于幾何體產生高沖擊負載的工具上的應用

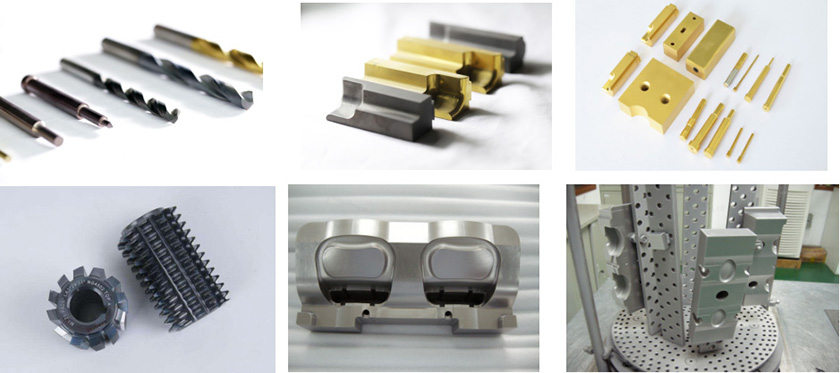

    樣品展示
