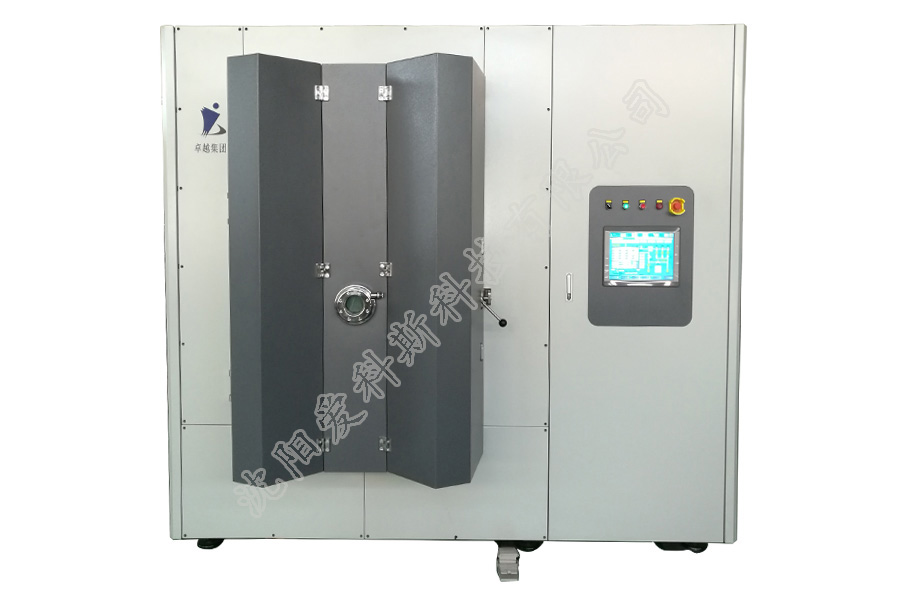

設備簡述:
ZY-1211模具多弧離子鍍膜機是我司自主研發的超硬膜離子鍍膜機，采用獨有的新型過濾弧源鍍膜技術、電子槍輔助鍍膜技術使電弧在整個靶材表面做快速的移動，增強了靶材的離化率，使得靶材表面被均勻刻蝕，涂層表面光滑致密的同時優化了涂層結合力，確保了涂層厚度及涂層的均勻性。同時，新技術的應用提高了鍍膜效率，節約了能源和運行成本。|
爐體尺寸 |
φ1200*H1100 |
有效空間 |
φ850*H700 |
|
工件最大直徑*數量 |
φ150*12個 |
抽氣時間 |
大氣到6X10-3 <15分鐘 |
|
工作電壓/頻率 |
380V/50Hz |
實際功率 |
70KW |
|
應用技術 |
HCD+ARC |
靶材數量 |
12個 |
|
極限壓力 |
5.0*10-4Pa |
漏率 |
<10-3Pa.L/s |
|
標準涂層 |
TiN、CrN、TiCN、AlTiN等 |
其它復合涂層 |
TiAlCrN、TiSiN、TiCrN、DLC等 |
|
工件轉架結構 |
下轉架結構 |
真空室結構 |
立式單開門 |
|
電源類型 |
弧電源、脈沖偏壓電源、電子槍電源 |
真空系統 |
分子泵、羅茨泵、直聯泵 |
|
生產周期 |
3-6小時/爐 |
外圍尺寸 |
L4200*W2900*H2600mm |
|
產量/爐 |
銑刀φ10*70 900 |
配套條件 |
循環水壓力：2-3KG/CM3 |
|
刀粒φ18*6 6600 |
水量：10T/H |
||
|
滾刀φ80*80 68 |
壓縮空氣：4-6 KG/CM3 |
||
|
模具 500KG |
|
||
|
控制方式 |
PLC+觸摸屏 組態軟件 |
工作氣體 |
Ar、N2、O2、C2H2等 |
|
工業PC+PLC+觸摸屏 |
|||
|
自己開發的鍍膜專用軟件 |
|||
|
適用范圍 |
適用于注塑、五金、壓鑄、沖壓、成型等模具，各類零件、配件及切削刀具、刀粒等 |
||
|
備注 |
真空室尺寸，外圍尺寸，設備外觀等可按客戶產品或及特殊工藝要求訂做 |
||
